Что означает номинал автоматического выключателя

Как рассчитать автоматический выключатель по мощности

Расчет начинают с суммарной мощности приборов. Для однофазной сети ток примерно определяют делением мощности на напряжение. Затем значение сравнивают с допустимым током кабеля, розеток и клемм. Автомат выбирают так, чтобы он отключал линию до опасного нагрева.

Но расчет только по мощности неполный. Важно понимать, какие приборы могут работать одновременно. Чайник, обогреватель, микроволновка и стиральная машина на одной группе быстро создают перегрузку. Поэтому мощные потребители лучше подключать отдельными линиями.

Автоматический выключатель для освещения

Освещение обычно выводят отдельной группой. Это удобно и безопасно: если отключится розеточная линия, свет в помещении останется. Осветительная нагрузка чаще ниже, чем розеточная, поэтому для нее используют автоматы меньшего номинала.

Для большинства бытовых линий освещения часто применяют автомат 10 А, если кабель и способ прокладки это допускают. Такой вариант подходит для люстр, бра, потолочных LED-панелей, точечных и встраиваемых светильников. Если линия длинная, светильников много или есть мощные драйверы, нагрузку считают отдельно.

Главное правило простое: номинал автомата не должен превышать возможности кабеля. Светодиодные лампы потребляют немного, но качество соединений, пусковые токи блоков питания и состояние проводки все равно важны.

Автоматический выключатель для розеток

Розеточные группы нагружены сильнее. В розетки подключают бытовую технику, зарядные устройства, инструмент, пылесос, обогреватель, компьютер, насосы и временные удлинители. Поэтому розетки лучше делить по зонам и не объединять все помещение на один автомат.

Для стандартной розеточной линии часто используют автомат 16 А при подходящем медном кабеле и правильной прокладке. Это распространенное решение для комнат, коридоров и обычных бытовых зон. Но кухня, гараж, мастерская, бойлер, кондиционер, стиральная машина или духовой шкаф требуют отдельного расчета и часто отдельной линии.

Когда используют автомат 1п 25А

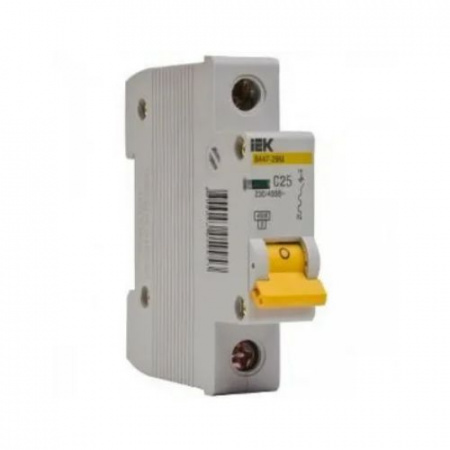

Выключатель автоматический 1п 25А — это однополюсный автомат, который отключает фазный проводник в однофазной сети. Его применяют только на линии, рассчитанной на такой ток. Это может быть питание оборудования, отдельная силовая линия, часть вводного щита или розетка специального назначения при подходящем кабеле.

Нельзя ставить автомат 1п 25А на обычную розеточную группу вместо 16 А только потому, что старый автомат отключается. Если его выбивает, нужно искать причину: перегрузку, слабый контакт, неисправный прибор, поврежденный кабель или неправильное сечение. Простая замена на больший номинал может сделать сеть опасной.

Для чего нужен автомат 3п

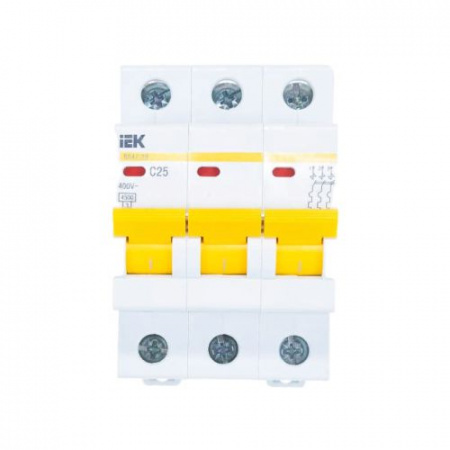

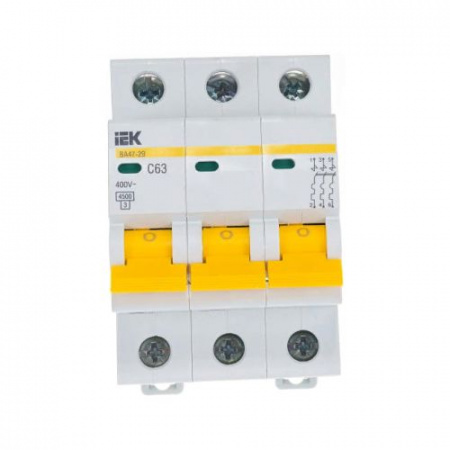

Выключатель автоматический 3п используют в трехфазных сетях. Он одновременно отключает три фазы и применяется для трехфазного оборудования, насосов, станков, электродвигателей, вводных линий и распределительных щитов.

Такой автомат выбирают с учетом фазной нагрузки, пусковых токов, сечения кабеля, схемы заземления и условий работы оборудования. Для двигателя или станка важен не только номинальный ток, но и характеристика срабатывания.

Характеристика B, C и D

Буква B, C или D рядом с номиналом показывает реакцию автомата на кратковременные пусковые токи. Для бытовых линий чаще применяют характеристику C. Она выдерживает обычные пуски техники и при этом защищает линию.

Характеристика B чувствительнее и подходит для спокойных нагрузок без мощных двигателей. Характеристика D рассчитана на большие пусковые токи. Для обычных розеток и освещения ее без необходимости не используют.

Дифавтомат АД-2

Дифавтомат полезен для розеточных групп, кухни, санузла, гаража, мастерской, уличных линий и зон, где есть влага, металлические корпуса оборудования или риск прикосновения к неисправному прибору. Если ток уходит на корпус или землю, устройство отключает питание.

АД-2 тоже подбирают по номинальному току, чувствительности к утечке, характеристике срабатывания и условиям эксплуатации. Он не заменяет правильный кабель, качественные соединения и грамотное разделение групп.

Автомат или дифавтомат

Обычный автомат защищает проводку от перегрузки и короткого замыкания. Дифавтомат дополнительно защищает от тока утечки. В щите можно использовать связку из автомата и УЗО или отдельный дифавтомат на конкретную линию.

При отключении дифавтомата нужно понимать причину. Это может быть перегрузка, короткое замыкание, утечка, влажность, поврежденная изоляция или неисправный прибор.

Почему нельзя выбирать автомат только по розетке

Розетка может быть рассчитана на один ток, кабель — на другой, а подключенная техника — на третий. Автомат должен защищать самое слабое звено линии. Если кабель тоньше, чем требуется для выбранного автомата, именно он начнет греться первым.

Не менее важны контакты. Плохо затянутая клемма, окисление, слабая скрутка или поврежденная розетка могут перегреваться даже при нагрузке ниже номинала автомата. Если появляется запах нагретой изоляции, потемнение пластика или нагрев щитка, нужно проверять линию, а не увеличивать номинал автомата.

Как разделить розетки и освещение

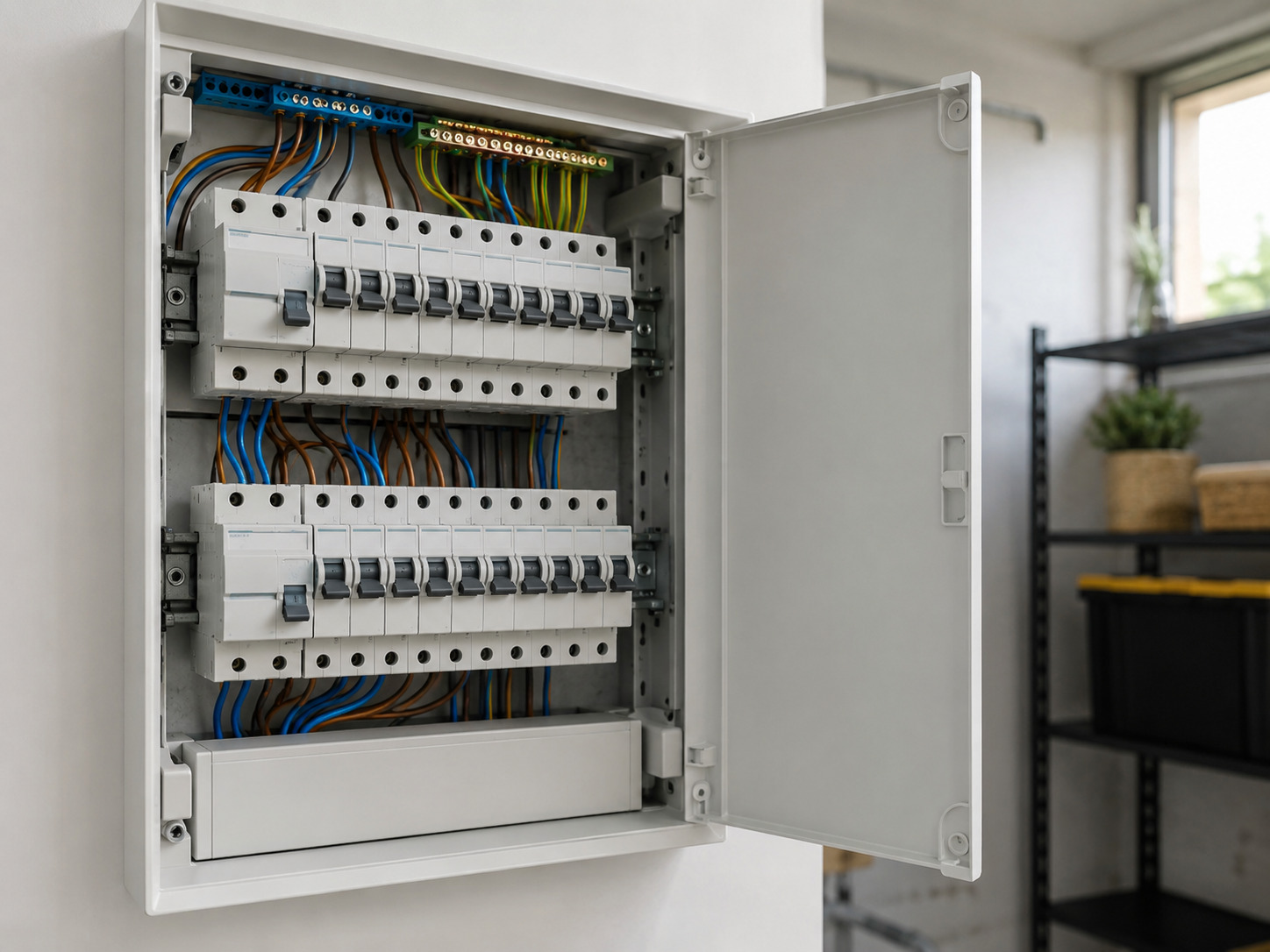

Хорошая электрика строится по группам. Освещение лучше отделять от розеток. Кухню, санузел, гараж, мастерскую, уличные розетки и мощные приборы тоже не стоит подключать к одной общей линии. Чем точнее разделены группы, тем проще подобрать защиту и найти неисправность.

Если дом, квартира или гараж сидит на одном автомате, при аварии отключается сразу все, а нагрузка на линию становится слишком большой. Разделение повышает безопасность и удобство эксплуатации.

Частые ошибки при выборе автоматического выключателя

Главная ошибка — ставить автомат больше, чтобы «не выбивало». Это не ремонт, а маскировка проблемы. Вторая ошибка — выбирать номинал только по мощности приборов, не проверяя кабель. Третья — подключать розетки и освещение одной большой группой.

Также часто забывают о дифференциальной защите там, где она нужна: во влажных помещениях, гараже, мастерской, на улице и на розеточных группах. Даже хороший автомат не спасет от плохого монтажа и слабых контактов.

Как правильно подобрать автоматический выключатель

Автоматический выключатель подбирают по линии, а не только по желаемой нагрузке. Для освещения используют отдельные группы с меньшим номиналом. Для розеток учитывают кабель, количество точек, возможную одновременную нагрузку и условия помещения. Автомат 1п 25А применяют только там, где линия рассчитана на такой ток. Автомат 3п нужен для трехфазных нагрузок.

Если требуется защита от тока утечки, используют дифавтомат, например АД-2. Надежная схема строится на правильном расчете, подходящем кабеле, аккуратном щитке и разделении групп. Тогда розетки, освещение и оборудование работают безопасно.
