Кабель для теплого пола: как рассчитать мощность и шаг укладки
Что такое кабельный теплый пол
Кабельный теплый пол — это электрическая система обогрева, в которой тепло создается нагревательным кабелем, уложенным в стяжку, плиточный клей или другое подготовленное основание. После включения кабель нагревается, передает тепло полу, а уже от поверхности пола прогревается помещение.
Такой вариант используют в ванной, кухне, прихожей, санузле, на лоджии, в частном доме и в других помещениях, где нужен комфортный теплый пол под плиткой, керамогранитом или другим подходящим покрытием. Чтобы система работала правильно, важно заранее рассчитать мощность, выбрать комплект теплого пола, определить шаг укладки и подготовить надежное подключение.
От чего зависит мощность теплого пола
Мощность теплого пола зависит от задачи. Если система нужна только для комфорта, чтобы плитка не была холодной, достаточно одной мощности. Если теплый пол должен помогать основному отоплению или частично заменять его, нагрузка будет выше. Также учитывают тип помещения, утепление пола, наличие холодного подвала, лоджии, наружных стен и качество теплоизоляции.
Нельзя выбирать кабель только по площади комнаты. Обогревается не вся площадь, а только свободная зона, где нет стационарной мебели, ванны, душевого поддона, кухонных шкафов без ножек, бытовой техники и других предметов, мешающих отводу тепла. Если уложить кабель под глухую мебель, он может перегреваться.
Как рассчитать площадь укладки теплого пола
Сначала считают общую площадь помещения, затем вычитают зоны, где кабель укладывать нельзя или не нужно. Остается полезная площадь обогрева. Именно по ней подбирают комплект теплого пола и рассчитывают шаг укладки.
Например, если в ванной есть свободная зона перед раковиной, унитазом и входом, кабель укладывают именно там. Под ванной, стационарной тумбой и стиральной машиной без вентиляционного зазора нагрев обычно не делают. Такой подход помогает избежать перегрева и не расходовать лишнюю мощность там, где тепло не будет ощущаться.
Как рассчитать общую мощность теплого пола
Расчет начинается с удельной мощности на квадратный метр. Для комфортного подогрева берут одну величину, для более интенсивного обогрева — другую. Затем полезную площадь умножают на выбранную удельную мощность. Так получают общую мощность системы.
Формула простая: общая мощность равна площади укладки, умноженной на мощность на квадратный метр. Если площадь выбрана неправильно, итоговый комплект тоже будет неподходящим. Слишком слабый кабель будет долго прогревать пол, а слишком мощный потребует внимательного контроля через терморегулятор и правильного шага укладки.
Что такое шаг укладки кабеля
Шаг укладки — это расстояние между соседними линиями нагревательного кабеля. От него зависит равномерность прогрева и итоговая мощность на квадратный метр. Чем меньше шаг, тем плотнее уложен кабель и тем выше тепловая отдача. Чем больше шаг, тем ниже мощность на площади и тем заметнее могут быть холодные полосы.
Для расчета часто используют формулу: шаг укладки в сантиметрах равен 100, умноженному на площадь укладки и разделенному на длину кабеля. Площадь берется в квадратных метрах, длина кабельной секции — в метрах. Полученное значение показывает, на каком расстоянии укладывать витки.
Комплект теплого пола: что в него входит

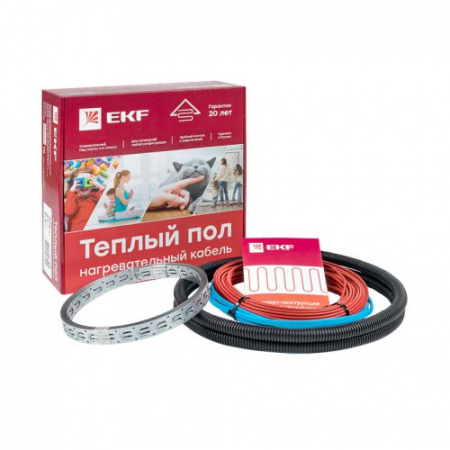

Комплект теплого пола обычно включает нагревательный кабель или мат, монтажные элементы, инструкцию и данные по мощности. В зависимости от системы дополнительно могут понадобиться терморегулятор, датчик температуры пола, гофрированная трубка для датчика, монтажная коробка, кабель сетевой для подключения и кабель-канал для аккуратной прокладки проводов.

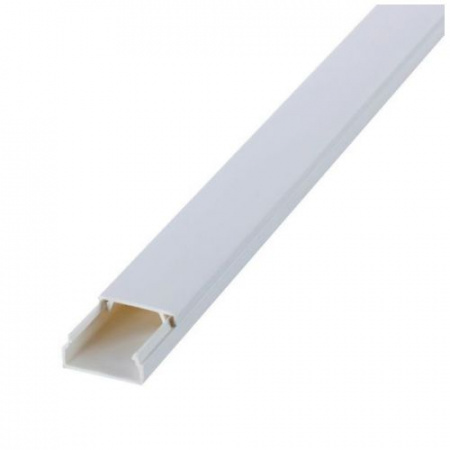

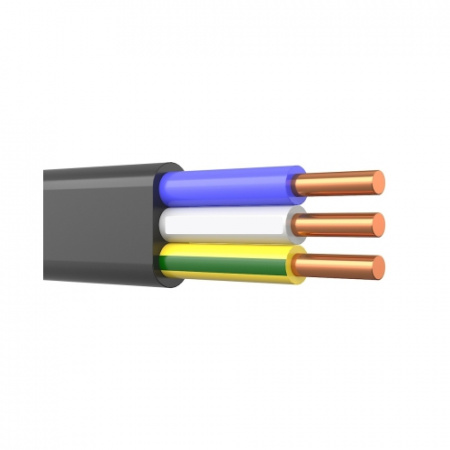

Важно отличать нагревательный кабель от сетевого. Нагревательный кабель укладывается в пол и создает тепло. Кабель сетевой подводит питание к терморегулятору или системе управления. Кабель-канал не греет, а защищает и организует проводку на открытых участках стены или технической зоны.
Как выбрать комплект теплого пола по мощности
При выборе комплекта смотрят на полезную площадь, назначение обогрева, тип покрытия и условия помещения. Для сухой комнаты требования одни, для ванной или лоджии — другие. Если под полом холодное основание, нужна теплоизоляция, иначе часть энергии будет уходить вниз.
Комплект теплого пола должен соответствовать не общей площади комнаты, а реальной зоне укладки. Лучше заранее нарисовать схему: где стоит мебель, где проходит сантехника, где будет терморегулятор и куда выводятся монтажные концы. Это помогает выбрать длину кабеля без лишнего запаса и избежать ошибок при монтаже.
Роль терморегулятора и датчика пола
Терморегулятор управляет работой теплого пола. Он включает и отключает нагрев, поддерживает заданную температуру и защищает систему от лишнего расхода электроэнергии. Датчик температуры пола устанавливают в гофрированной трубке между линиями кабеля, чтобы он считывал реальную температуру поверхности.
Гофру с датчиком укладывают так, чтобы при необходимости датчик можно было заменить. Конец трубки в полу закрывают, чтобы внутрь не попал раствор. Если датчик замуровать без защиты, его обслуживание станет сложным.
Подготовка основания под теплый пол
Основание должно быть чистым, ровным и прочным. Пыль, мусор, острые выступы и остатки раствора мешают правильной укладке. Перед монтажом проверяют, где будут проходить кабель, датчик, сетевой кабель и кабель-канал.
На холодных основаниях желательно предусмотреть теплоизоляционный слой, совместимый с выбранной системой. Он помогает направить тепло вверх, а не в плиту перекрытия. Поверхность должна выдерживать стяжку, плиточный клей и последующую эксплуатационную нагрузку.
Электроподключение теплого пола
Электрический теплый пол подключают через терморегулятор и защитную автоматику. Мощность системы должна соответствовать возможностям линии, сечению кабеля, автоматическому выключателю и устройству защитного отключения. Для влажных помещений этот вопрос особенно важен.
Кабель сетевой подбирают по нагрузке и способу прокладки. Открытые участки можно закрыть кабель-каналом, чтобы проводка выглядела аккуратно и была защищена от случайных повреждений. Все соединения должны быть надежными, доступными для проверки и выполненными без скруток в скрытых местах.
Как правильно рассчитать кабель для теплого пола
Кабель для теплого пола выбирают по полезной площади укладки, требуемой мощности и условиям помещения. Сначала определяют, где реально нужен обогрев, затем рассчитывают общую мощность, подбирают комплект теплого пола и считают шаг укладки по длине кабеля.
Хорошая система работает тогда, когда кабель уложен равномерно, не пересекается, не перегревается под мебелью, подключен через терморегулятор и защищен правильной электрикой. Кабель сетевой и кабель-канал помогают аккуратно организовать питание, а грамотный расчет мощности и шага укладки делает теплый пол комфортным, надежным и безопасным в ежедневном использовании.
