Схема канализации в частном доме

Проектирование начинают с расположения сантехнических приборов. Желательно размещать кухню, санузлы и технические помещения так, чтобы длина горизонтальных канализационных труб была минимальной.

Стоки от раковины, душа, ванной, стиральной и посудомоечной машины направляются к стояку. Унитаз подключается трубой большего диаметра. Далее стояк переходит в выпуск через фундамент, после чего начинается наружная канализация.

Большинство систем в частных домах делают самотечными. Вода движется благодаря постоянному уклону труб. Насосы применяют, если рельеф или расположение сантехники не позволяют организовать естественный сток.

Внутренняя канализация в частном доме

Внутренняя система объединяет все сантехнические приборы. Чем короче и проще разводка, тем надёжнее она работает.

Для раковин, ванны, душевой, стиральной и посудомоечной машины обычно используют трубы около 50 мм. Для унитаза, основного стояка и выпуска — около 110 мм.

По направлению движения стоков диаметр нельзя уменьшать. После участка 110 мм переходить на меньший диаметр недопустимо, поскольку это увеличивает риск засоров.

Какой уклон канализации должен быть

Самотечная канализация работает только при правильно выбранном уклоне. Если труба почти горизонтальна, скорость воды будет недостаточной, а загрязнения начнут оседать на стенках.

Слишком большой уклон тоже нежелателен: вода может уходить быстрее твёрдых включений, оставляя их в трубе.

Для труб диаметром около 50 мм часто используют уклон примерно 3 см на метр, для 110 мм — около 2 см на метр. Важно выдерживать уклон равномерно и не допускать провисаний.

Канализационный стояк и фановая труба

Стояк собирает стоки с отдельных веток и одновременно участвует в вентиляции системы. При резком сливе большого объёма воды внутри труб меняется давление.

Если вентиляции нет, вода может уходить из гидрозатворов, после чего запах из канализации попадает в помещение.

Для этого стояк продолжают вверх в виде фановой трубы и выводят наружу через кровлю. Особенно важна вентиляция в домах с несколькими санузлами и этажами.

Гидрозатворы и защита от запаха

Раковины, ванны, душевые и другая сантехника подключаются через сифоны. В них постоянно находится вода, образующая гидрозатвор.

Если он пересыхает или срывается из-за неправильной вентиляции, появляется неприятный запах. Поэтому проблема не всегда связана с негерметичными соединениями — часто причина именно в вентиляции или сифоне.

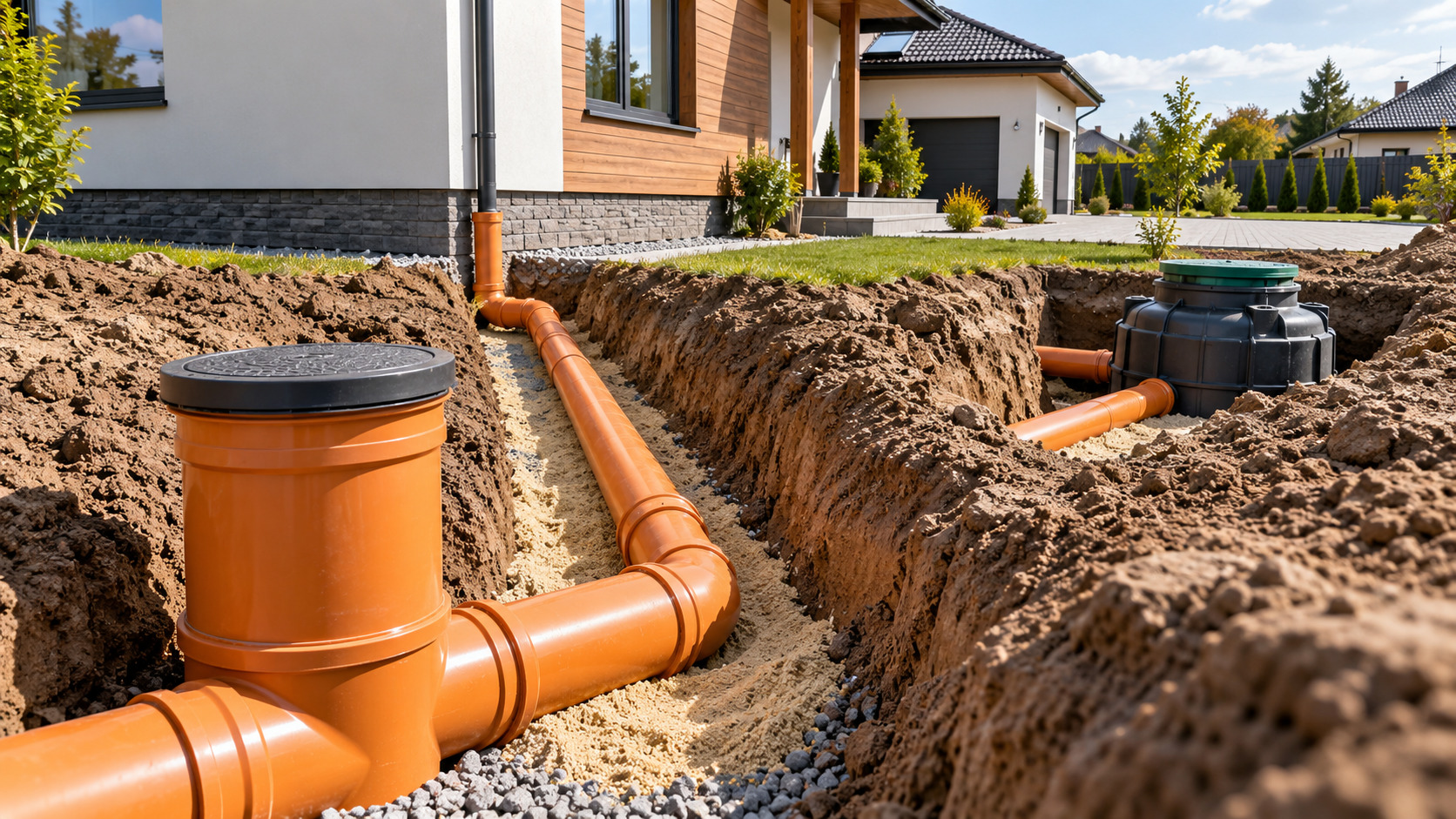

Наружная канализация от дома до септика

После выхода через фундамент внутренняя сеть переходит в наружную. Для неё используют трубы, рассчитанные на укладку в грунт и механические нагрузки.

Трассу желательно делать максимально прямой. Каждый дополнительный поворот усложняет движение стоков и обслуживание.

На длинных участках и в местах изменения направления предусматривают возможность ревизии и прочистки.

На какой глубине прокладывать канализационную трубу

Единой глубины для всех участков нет. Она зависит от климата, глубины промерзания, рельефа, отметки выпуска и расположения септика.

Главное — сохранить проектный уклон, защитить трубу от промерзания и механических нагрузок.

Трубу укладывают на ровное подготовленное основание без крупных камней. После монтажа пространство вокруг неё засыпают материалом, который не создаёт точечных нагрузок.

Какие трубы выбрать для канализации

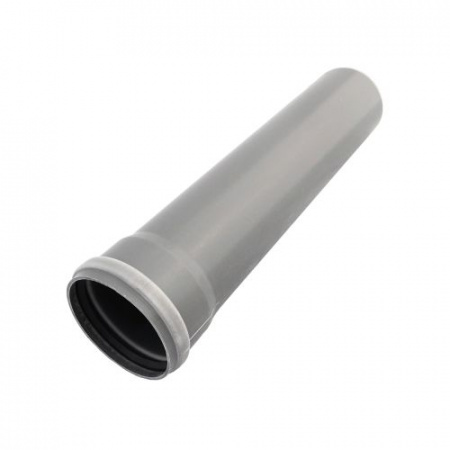

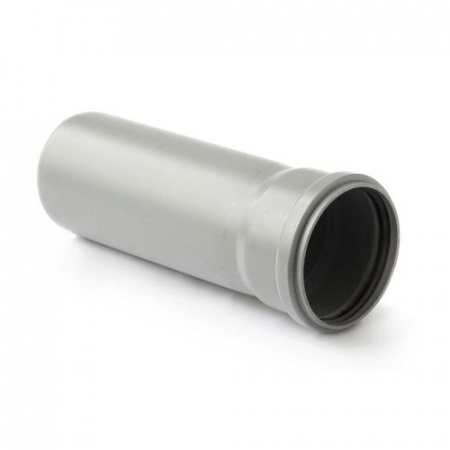

Для частных домов чаще всего применяют полимерные канализационные трубы. Они имеют гладкую внутреннюю поверхность, небольшой вес и удобные раструбные соединения.

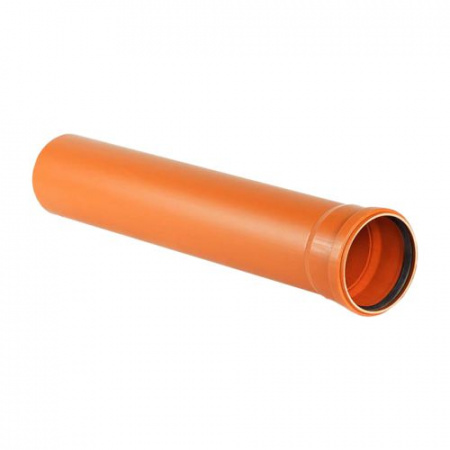

Для внутренней и наружной канализации используются разные типы изделий. Наружные трубы должны выдерживать нагрузку грунта и условия эксплуатации под землёй.

При выборе учитывают не только диаметр, но и жёсткость, толщину стенки и глубину заложения.

Повороты и соединения канализации

При прокладке горизонтальных участков стоит избегать лишних резких поворотов. Если направление трассы меняется, лучше использовать более плавную схему соединения. Это уменьшает сопротивление потоку и облегчает прочистку.

Раструбные соединения собирают без перекосов. Уплотнительные кольца должны оставаться на месте, а трубы после монтажа не должны испытывать бокового напряжения.

Особенно важно это на участках, которые после отделки будут скрыты в стенах, полу или под грунтом.

Септик для канализации частного дома

Если центральной канализации нет, необходима автономная система.

Один вариант — герметичная накопительная ёмкость. Все стоки собираются в резервуар и периодически удаляются.

Другой вариант — септик, где стоки отстаиваются и частично очищаются. Также применяются станции биологической очистки.

Выбор зависит от количества жильцов, режима проживания, уровня грунтовых вод, типа грунта и особенностей участка.

Где расположить септик

Очистное сооружение нельзя размещать только по принципу удобства монтажа. Учитываются расстояния до дома, источников воды, соседних участков и других объектов.

Также нужно предусмотреть возможность обслуживания. Если требуется ассенизационная машина, к сооружению должен быть организован удобный подъезд.

Расположение септика лучше определить ещё до строительства дома. Тогда выпуск, уклон наружной трубы и глубину прокладки можно согласовать заранее.

Как сделать проход канализации через фундамент

Выпуск из дома — один из важных участков. Труба не должна быть жёстко зажата конструкцией фундамента.

Обычно предусматривают гильзу большего диаметра. Она защищает трубу от давления конструкции и облегчает герметизацию прохода.

Место выпуска лучше определить до заливки фундамента. Перенос канализации после строительства значительно сложнее.

Канализация под плитой и в полу

Если трубы проходят под фундаментной плитой или стяжкой, схему необходимо продумать до бетонирования. После заливки доступ к таким участкам сильно ограничен.

Уклон, расположение труб и герметичность соединений проверяют заранее. В полностью недоступных местах лучше не делать ненужных поворотов и большого количества стыков.

Чем проще подземная часть канализации, тем меньше вероятность сложного ремонта после завершения строительства.

Ревизии и прочистка канализации

Даже правильно собранная система должна иметь доступ для обслуживания. Для этого устанавливают ревизии — специальные элементы с открывающейся крышкой.

Они особенно нужны возле стояков, на длинных горизонтальных участках и в местах изменения направления.

Если ревизий нет, небольшой засор может потребовать разборки отделки или части трубопровода.

Монтаж канализации в частном доме

Сначала составляют схему и определяют расположение стояка, сантехники и выпуска наружу. Затем выбирают диаметры труб и рассчитывают уклоны.

Трубы соединяют раструбами с уплотнительными кольцами. Горизонтальные участки крепят так, чтобы не появлялись провисания.

После сборки систему проливают водой и проверяют соединения. Наружную часть желательно проверить до окончательной засыпки траншеи.

Как правильно сделать канализацию в частном доме

Хорошая канализация начинается со схемы. Нужно определить расположение сантехники, стояка, выпуска, наружной магистрали и очистного сооружения.

После этого подбирают диаметры и материалы, рассчитывают уклоны, предусматривают вентиляцию и точки обслуживания.

Для большинства домов удобна простая самотечная схема с короткими внутренними ветками, стояком рядом с санузлами и прямой наружной трубой к септику или центральной сети.

Чем меньше лишних поворотов, перепадов диаметра и труднодоступных соединений, тем надёжнее система. Правильно спроектированная канализация быстро отводит стоки, не создаёт запаха и не требует постоянной прочистки.
